| 閥體材質 | WCB、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~250mm |
| 壓力范圍 | PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

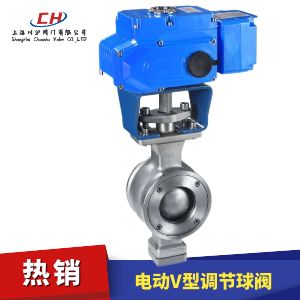

電動V型調節球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。
電動執行機構選型
電動V型調節球閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度試驗 | 2.4～9.6MPa | |||||||||||||
| 密封試驗 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比、直線特性 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
| 基本誤差 | 全行程的≤±2% | |||||||||||||
| 回差 | 全行程的≤±2% | |||||||||||||
| 死區 | 全行程的≤0.8% | |||||||||||||
| 輸入信號 | 4～20mA DC | |||||||||||||
| 輸出信號 | 4～20mA DC | |||||||||||||
| 公稱通徑 | A | D | H1 | H2 | H | F |
|---|---|---|---|---|---|---|
| 15 | 62 | 64 | 74 | 75 | 390 | 161 |
| 20 | 62 | 64 | 74 | 75 | 390 | 161 |
| 25 | 62 | 64 | 74 | 75 | 390 | 161 |
| 32 | 62 | 78 | 80 | 75 | 400 | 188 |
| 40 | 62 | 82 | 85 | 75 | 405 | 188 |
| 50 | 75 | 100 | 87 | 95 | 430 | 188 |
| 65 | 80 | 120 | 105 | 115 | 460 | 188 |
| 80 | 100 | 131 | 115 | 125 | 520 | 268 |
| 100 | 115 | 158 | 125 | 125 | 530 | 268 |
| 125 | 130 | 180 | 140 | 155 | 570 | 268 |
| 450 | 160 | 216 | 153 | 165 | 600 | 268 |
| 200 | 200 | 268 | 200 | 195 | 680 | 268 |
| 250 | 240 | 325 | 225 | 225 | 730 | 268 |
