ZAZN電動雙座調節閥

ZAZM電動套筒調節閥 型號:ZAZM

ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力,接受0~10mA或4~20mA直流信號,自動地控制調節閥開度,從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
該產品具有比雙座閥大的流量系數,且允許壓差大,穩定性好,工作時不易產生振動,適用性強等優點,廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。

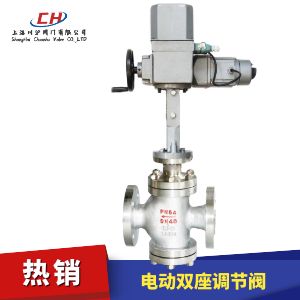

ZAZN電動雙座調節閥 型號:ZAZN

ZAZN型電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成,雙座雙導向式結構,閥芯在位移過程中穩定可靠,閥體內有兩個閥座和兩個柱塞形閥芯,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥,適用于不是很清潔的介質和泄漏量要求不嚴格的場合。
電動調節閥以單相交流220V電源為動力,接受統一的標準電信號0-10mADC或4-20mADC,自動的控制閥門開度,達到對工作流量、壓力、溫度、液位等參數的自動控制,是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

ZAZN電動雙座調節閥 技術參數

公稱通徑mm 20 25 32 40 50 65 80 100
125
150
200 250 300
?
閥座直徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
?
額定流量
系數Kv
單座 5 8 12 20
32
50 80 120 200
280
450
800 1200
?
雙座
?
10 16 25 40 63 100 160 250 400 630 1000 1600
?
套筒 全量
?
15 ? 35 50 ? 125 190 ? 400 630 ? ?
0.6
?
9 ? 20 30 ? 75 115 ? 240 350 ? ?
額定行程L(mm) 10 16 25 40 60 100
執行器型號 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410/510 DKZ-510
出軸推力N?m 4000 4000 4000 6400 6400/16000 16000
全行程時間S 8 12.5 20 32 48/37 62
電源電壓 AC220V?50Hz
輸入信號 4~20mA DC 0~10mA DC
輸入阻抗 Ⅱ型:200Ω?、笮?250Ω
作用模式 電開式(K)型,電關式(B)型
流量特性 等百分比,直線,快開性
允許泄漏量(L/h)
單座≤10-4×閥額定容量;雙座≤10-3×額定容量;套筒:≤10-3×閥額定容量
固有可調比R 30:1
公稱壓力PN(MPa) 1.6?? 2.5?? 4.0?? 6.4

ZAZN電動雙座調節閥 性能參數

項目 指標
基本誤差% ±5.0
回差% 3.0
死區% 3.0
泄漏量 單座閥 符合JB/T7387-94 IV級 小于閥的額定容量×10-4
雙座閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
套筒閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

ZAZN電動雙座調節閥 結構圖

ZAZN電動雙座調節閥 結構圖

ZAZN電動雙座調節閥 外形尺寸

公稱通徑
DN
A×B L H H1
ZAZP單座 ZAZN雙座
PN1.6 PN4.0 PN6.4 普通型 熱片型 普通型 熱片型 ZAZP ZAZN
20 230×460 180 185 190 653 804 / / 91 /
25 185 190 205 665 816 670 820 112 104
32 200 210 220 671 822 673 823 118 107
40 220 230 240 683 834 693 843 129 126
50 250 255 265 698 849 698 848 144 131
65 230×530 275 285 295 789 949 799 959 175 175
80 305 310 325 792 952 809 969 191 190
100 350 355 370 796 956 821 981 195 202
125 260×630 410 425 440 847 1062 872 1087 243 250
150 450 460 475 855 1070 882 1097 251 260
200 550 560 570 894 1109 924 1139 290 302
250 670 690 750 1156 1368 1156 1368 380 422
300 740 785 815 1215 1427 1215 1427 435 484
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要ZAZN電動雙座調節閥產品詳細樣本。
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥(材質鑄鋼、配防爆型電動執行器、輸入輸出信號4-20mA)
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥(材質不銹鋼、配防爆型電動執行器、輸入輸出信號4-20mA)
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥(材質WC6、帶散熱片、耐高溫型、輸入輸出信號4-20mA)
  • 電動低溫調節閥
  • 電動調節閥
    電動低溫調節閥(材質不銹鋼、帶低溫管、低溫型、輸入輸出信號4-20mA)
  • 電動小流量調節閥
  • 電動調節閥
    電動小流量調節閥(材質不銹鋼、螺紋連接、閥芯閥座縮徑、輸入輸出信號4-20mA)
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、配PSL型電動執行器、輸入輸出信號4-20mA)
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、配PSL型電動執行器)
  • 電動溫度控制閥
  • 電動調節閥
    電動溫度控制閥(材質碳鋼、法蘭連接、帶溫度傳感器和集成溫度控制模塊)
  • 電動溫度調節閥
  • 電動調節閥
    電動溫度調節閥(材質碳鋼、高溫型、帶散熱片、輸入輸出信號4-20mA)
  • 電動三通調節閥
  • 電動調節閥
    電動三通調節閥(材質碳鋼、三通分流、配PSL型電動執行器、輸入輸出信號4-20mA)
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥(材質不銹鋼、高溫型、帶散熱片、輸入輸出信號4-20mA)
  • VB7200型調節閥
  • 電動調節閥
    VB7200型調節閥(材質黃銅、內螺紋連接、精小型電動執行器)

ZAZN電動雙座調節閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

ZAZN電動雙座調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
