氣動襯氟法蘭蝶閥型號：CHD641F46

氣動襯氟法蘭蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，使用聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。

附件選型
氣動襯氟法蘭蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動襯氟法蘭蝶閥技術參數

參數技術
公稱通徑	DN15-400mm
鏈接方式	對夾式
氣缸選配	AT系列、AW系列、AT Series、AW Series
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型、三段式（開度可調）
公稱壓力	6、10、16bar（如需更高壓力，請注明要求。）
氣源壓力	雙作用：4-8bar、單作用：5-8bar
介質溫度	W1：-40~180℃??、W5：-20~80℃、W7：-40~160℃
環境溫度	標準型：-20~80℃
閥體材質	鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6）
密封材質	丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46）

氣動襯氟法蘭蝶閥技術規范

技術規范
設計依據		GB標準
設計標準		GB/12238
結構長度	對夾鏈接	GB/12221
連接法蘭尺寸		GB/12221
實驗和檢驗		JB/T9092

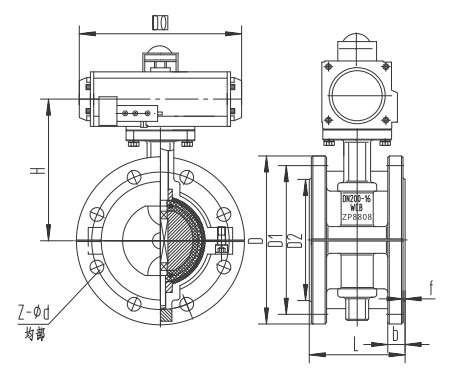

氣動襯氟法蘭蝶閥結構圖

氣動襯氟法蘭蝶閥外形尺寸

公稱通徑		主要尺寸
DN		L		D	D1	D2	f	b	z-d	D	D1	D2	f	b	z-d
??mm	??inch	??對夾 Wafer	??法蘭 Flange	????PN0.6MPa						????PN1.0MPa
??40	??11/2	??33	??106	??130	??100	??80	????3	????14	??4-14	??150	??110	????85	????3	????18	????4-18
????50	????2	????43	????108	????140	????110	????90	????3	????14	??4-14	??165	??125	??100	????3	????18	????4-18
????65	????2i/2	????46	????112	????160	????130	????110	????3	????14	??4-14	??185	??145	??120	????3	????18	????4-18
????80	????3	????46	????114	????190	????150	????125	????3	????16	??4-18	??200	??160	??135	????3	????20	????8-18
????100	????4	????52	????127	????210	????170	????145	????3	????16	??4-18	??220	??180	??155	????3	????20	????8-18
????125	????5	????56	????140	????240	????200	????175	????3	????18	??8-18	??250	??210	??185	????3	????22	????8-18
????150	????6	????56	????140	????265	????225	????200	????3	????18	??8-18	??285	??240	??210	????3	????22	????8-22
????200	????8	????60	????152	????320	????280	????255	????3	????20	??8-18	??340	??295	??265	????3	????24	????8-22
????250	????10	????68	????165	????375	????335	????310	????4	????22	??12?-18	??395	??350	??320	????4	????26	??12-22
??300	??12	??78	??178	??440	??395	??363	????4	????22	??12-22	??445	??400	??370	????4	????26	??12-22
??350	??14	??78	??190	??490	??445	??413	????4	????22	??12-22	??505	??460	??430	????4	????26	??16-22
??400	??16	??102	??216	??540	??495	??463	????4	????22	??16-22	??565	??515	??480	????4	????26	??16-26
??450	??18	??114	??222	??595	??550	??518	????4	????22	??16-22	??615	??565	??530	????4	????28	??20-26
??500	??20	??127	??229	??645	??600	??568	????4	????24	??20-22	??670	??620	??580	????4	????28	??20-26
??600	??24	??154	??267	??755	??705	??667	????5	????30	??20-26	??780	??725	??680	????5	????34	??20-30
??700	??28	??165	??292	??860	??810	??772	????5	????24	?24-26	??895	??840	??795	????5	????34	??24-30
??800	??32	??190	??318	??975	??920	??878	????5	????24	?24-30	?1015	?950	?900	????5	????36	??24-33
??900	??36	??203	??330	??1075	??1020	??980	????5	????26	?24-30	?1115	?1050	?1000	????5	????38	??28-33
??1000	??40	??216	??410	??1175	??1120	??1080	????5	????26	??28-30	??1230	??1160	??1115	????5	????38	??28-36
??1200	??48	??254	??470	??1405	??1340	??1295	????5	????28	??32-33	??1455	??1380	??1330	????5	??44	??32-39

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要氣動襯氟法蘭蝶閥產品詳細樣本。

氣動蝶閥
氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）

氣動蝶閥
氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）

氣動蝶閥
氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）

氣動蝶閥
氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）

氣動蝶閥
氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）

氣動蝶閥
氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）

氣動蝶閥
氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動蝶閥說明書	下載
氣動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
氣動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載

氣動襯氟法蘭蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動襯氟法蘭蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
