上海川滬閥門有限公司

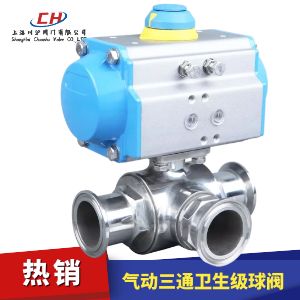

氣動三通衛生級球閥圖片
閥體材質 304不銹鋼、316不銹鋼
公稱通徑 ?15~102mm
公稱壓力 PN1.0MPa、1.6MPa
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
執行機構 雙作用氣缸、單作用氣缸(彈簧復位)
控制附件 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動三通衛生級球閥 型號:CHQ984F/CHQ985F

氣動三通衛生級球閥由不銹鋼高平臺三通衛生級球閥和AT氣動執行器組成, 不銹鋼衛生級球閥采用SUS304、316L制作,可以滿足食品、生物制藥領域各種介質的特殊要求,其光滑、無縫、自動排空等工藝流體通道還非常適用于就地清洗的需要,具有流體阻力小、結構簡單、體積小、重量輕;緊密可靠等優點。

附件選型
氣動三通衛生級球閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),并配有電氣-閥門定位器,可以選配YT定位器和西門子智能定位器。通過定位器的控制信號4-20mA來實現閥門比例調節。

氣動三通衛生級球閥 技術參數

閥體形式 三通式
公稱通徑 DN15~100mm
公稱壓力 PN1.0 MPa
連接形式 快裝式(卡箍式)、焊接式、螺紋式
適用溫度 PTFE≤150℃
適用介質 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點 安全衛生,密封好、使用壽命長

氣動三通衛生級球閥 結構圖

氣動三通衛生級球閥結構圖

氣動三通衛生級球閥 外形尺寸

規格 A B H1 W1 L 重量KG 氣動執行器規格
c19 50.5 15 172 147 108 2.23 AT52
c25 50.5 20 172 147 120 2.4 AT52
c32 50.5 25 178 147 128 2.53 AT52
c38 50.5 32 218 168 144 3.72 AT63
c51 64 40 228 168 168 4.8 AT63
c63 77 50 260 210 180 6.5 AT83
c76 91 65 300 262 220 11.6 AT92
c89 106 80 335 265 244 15.6 AT105
c102 119 90 395 300 270 21 AT125
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動三通衛生級球閥產品詳細樣本。
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、法蘭連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶電磁換向閥電壓AC220V或DC24V)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶ASCO電磁閥和限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶手輪可手動開閉、帶電磁閥)
  • 氣動超薄球閥
  • 氣動球閥
    氣動超薄球閥(材質不銹鋼、對夾連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質UPVC、雙由令連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質PP、法蘭連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動真空球閥
  • 氣動球閥
    氣動真空球閥(材質不銹鋼、活套法蘭連接、配雙作用或單作用氣動執行器、帶限位開關)
  • 氣動三通衛生級球閥
  • 氣動球閥
    氣動三通衛生級球閥(材質不銹鋼、卡箍連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動保溫球閥
  • 氣動球閥
    氣動保溫球閥(材質不銹鋼、帶保溫夾套、配雙作用或但作用氣缸、帶防爆電磁閥)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質不銹鋼、V型球閥、配雙作用或單作用氣缸、帶定位器)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶保位閥、帶定位器)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥、帶限位開關)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、帶手輪、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(閥體材質碳鋼、配雙作用或單作用氣缸、配防爆型電磁閥、防爆型限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、鍛造、配雙作用或單作用氣缸、帶雙電控電磁閥、帶限位開關)
  • 氣動三通內螺紋球閥
  • 氣動球閥
    氣動三通內螺紋球閥(材質不銹鋼、螺紋連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶限位開關)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、帶手輪、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、不帶附件)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、配山武智能定位器)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、帶電磁閥、限位開關、空氣減壓閥)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、配對法蘭、帶全套附件)
  • 氣動V型球閥
  • 氣動球閥
    氣動V型球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、配雙作用氣缸、配防爆電磁閥、防爆限位開關和空氣減壓閥)
  • 氣動調節球閥
  • 氣動球閥
    氣動調節球閥(材質不銹鋼、配雙作用或單作用氣缸、配閥門定位器、輸入信號4-20mA)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥、限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、配雙作用氣缸、帶電磁閥、限位開關、防爆接管)

氣動三通衛生級球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動三通衛生級球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
